皮帶機拉繩開關 |
| 日期：2021-06-06 15:03 |
拉繩開關安裝于皮帶機的兩側,用鋼絲繩把拉繩開關連接起來，在設計時，會查看皮帶機的控制回路，一般都是接常開點,所有拉繩開關是并聯的,也有接常閉點的,所有拉繩開關串聯,這個要有原理圖才能知道。

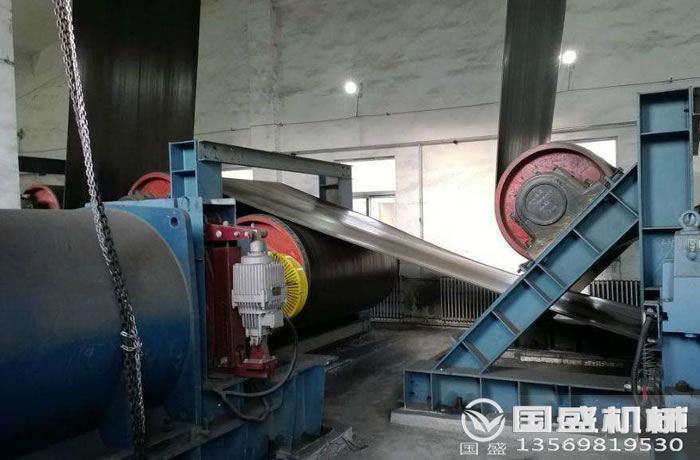

.jpg "皮帶機拉繩開關")
拉繩開關主要是由拉桿凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機速的停止運行。

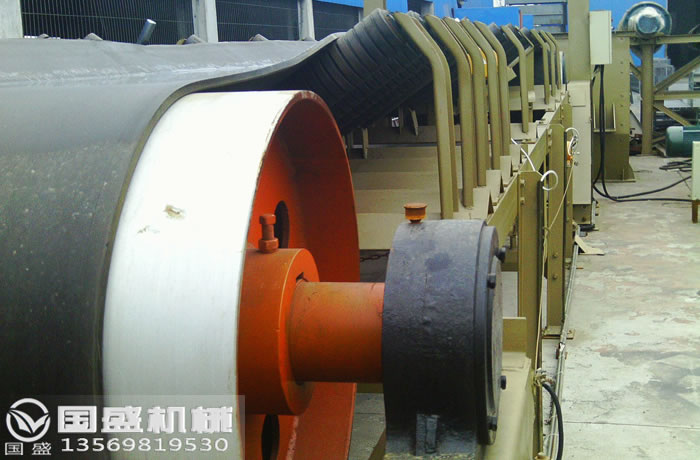

.jpg "皮帶機拉繩急停開關")
作用：
1、拉繩開關拉繩開關分為手動復位和自動復位兩種，我們現恢復的屬于手動復位：自動復位可能會造成誤差啟動。
2、手動復位動作后有自鎖裝置，能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
3、拉繩開關是帶式輸送機*的保護裝置，防止事故的擴大而帶來重大損失。比如在下料斗嚴重堵塞，頭輪滾筒打滑，尖銳物正在劃破皮帶，嚴重堵包等情況下，實施緊急停機。
4、當緊急事故發生是，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
使用：
1、向上或向下提起、壓下拉繩。促使微動開關的臂桿轉動到了報警位置，觸動微動開關并鎖定，直到人工手動復位。
2、復位：對臨近拉繩的微動開關上的復位柄拔出，拉桿回到豎直位置即可，待故障處理完畢后方可開機。
3、但在皮帶機正常運行時，千萬注意不要觸動拉繩，以免意外停機。若造成停機、需立即檢查拉繩開關的臂桿是否在兩觸點的中間位置，若是，則正面拉動臂桿上的定位螺栓，將臂桿復位，再行開機或通知中控開機。
安裝：
雙向拉繩開關在安裝時應安置于輸送機兩邊有檢修通道的地方，安裝位置要確保檢修人員在緊急情況下可以速方便的進行操作，首先將雙向拉繩開關固定在機架上。同側的兩臺雙向拉繩開關之間距離為50m左右，是采用直徑為Φ4的鋼絲繩連接，調整期松緊度。為減小鋼絲繩自重對雙向拉繩開關啟動造成影響，在機架上每隔3m安裝一個托環，從而支撐鋼絲繩。鋼絲繩的另一端系在拉簧上一定要采用繩扣進行固定，在不影響雙向拉繩開關正常使用的情況下用緊線器將兩側拉繩張緊，確保張力均衡。
注意事項：
在對雙向拉繩開關進行操作時應先切斷總電源，用復用表測出火線，雙向拉繩開關一定是要裝在火線一端。然后將火線在合適的位置剪斷，這樣就會產生兩個接頭，雙向拉繩開關也有兩個接頭 。分別任意接到雙向拉繩開關的兩個接頭上，連接好的接頭后將過長金屬絲剪掉，以防止兩條金屬絲碰撞發生短路。旋開雙向拉繩開關蓋子，有一個金屬轉軸和一個洞口。先將雙向拉繩開關的拉線穿過塑料外殼洞口然后將拉線引入拉線開關內，再將拉線一端引入轉軸，將打結后的拉線修短，然后旋好雙向拉繩開關蓋子，防止觸電。
 |
